气液增压缸计算方法及增大压强方法
一、气液增压缸出力计算公式:
气缸里的大面积活塞(A1)推力F=P1×A1=P2×A2,得出液压力P2=(A1÷A2)×P1;
小面积活塞(A3)带到前轴的最终高压出力F3=P2×A3=(A1÷A2)×P1×A3=气缸半径×气缸半径÷增压杆半径÷增压杆半径×输入气源压力(P1)×3.14×油缸半径×油缸半径
二、增大压强的方法:
当压力一定时,减小受力面积。

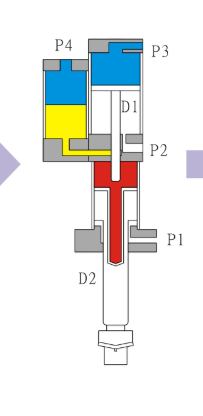

气液增压缸是利用气源压力(P1)推动气缸里的大面积活塞(A1),推力(F)从大面积活塞传递到小面积的增压杆,推力(F)大小保持不变。再由小面积的增压杆(A2)推动另一端的液压油,液压油受力后推动油缸里的小面积活塞(A3)带到前轴冲压工件,从而达到输入低气压力产生高压出力的增压目的。
